DTS集成光電模塊
1.產品描述分布式光電模塊依托公司自有技術的DFB光源脈沖調制技術、實現了光信號的窄脈沖調制，通過自有APD電轉換高信噪比輸出，該模塊專門為分布式光纖測溫設備商提供優質配套的產品及解決方案。2.產品特點高集成度直接實現光電轉換模塊化設計滿足不同方案需求體積小，功耗低高穩定性和可靠性3.應用領域DTS4.產品參數(可定制）參數技術指標單位最小值典型值最大值中心波長（可定制）nm-1550.12-輸出平均光功率dBm--4dBm-輸出光類型單模，脈沖激光脈沖寬度ns5-200-3dB光譜寬度dB--0.3SMSRdB-40-通訊接口RS232工作電壓V12功耗W--12工作溫度℃-1555存儲溫度℃-4085增益mV/nA100輸出阻抗Ω50耦合方式DC/AC采集卡采樣率200M...
產品詳細介紹
1.產品描述
分布式光電模塊依托公司自有技術的DFB光源脈沖調制技術、實現了光信號的窄脈沖調制，通過自有APD電轉換高信噪比輸出，該模塊專門為分布式光纖測溫設備商提供優質配套的產品及解決方案。
2.產品特點
- 高集成度直接實現光電轉換
- 模塊化設計滿足不同方案需求
- 體積小，功耗低
- 高穩定性和可靠性
3.應用領域
- DTS
4.產品參數(可定制）
| 參數 | 技術指標 | |||
| 單位 | 最小值 | 典型值 | 最大值 | |
| 中心波長（可定制） | nm | - | 1550.12 | - |
| 輸出平均光功率 | dBm | - | -4dBm | - |
| 輸出光類型 | 單模，脈沖激光 | |||
| 脈沖寬度 | ns | 5 | - | 200 |
| -3dB光譜寬度 | dB | - | - | 0.3 |
| SMSR | dB | - | 40 | - |
| 通訊接口 | RS232 | |||
| 工作電壓 | V | 12 | ||
| 功耗 | W | - | - | 12 |
| 工作溫度 | ℃ | -15 | 55 | |
| 存儲溫度 | ℃ | -40 | 85 | |
| 增益 | mV/nA | 100 | ||
| 輸出阻抗 | Ω | 50 | ||
| 耦合方式 | DC/AC | |||
| 采集卡采樣率 | 200M | |||
備注：50ohm負載幅值減半
5.結構尺寸及接口定義

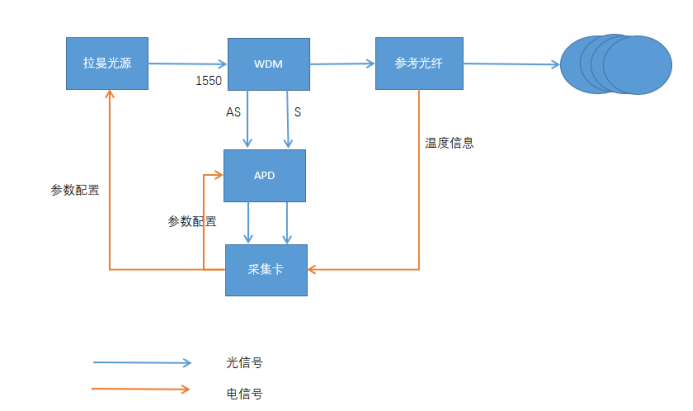

6.系統示意圖
訂購信息和定制解決方案，請聯系我們:xingshuying@btylaser.com
