短距離高度集成光電模塊
集成模塊
1.產品描述分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。2 高集成度直接實現光電轉換2 模塊化設計滿足不同方案需求2 體積小，功耗低2 低成本2 高穩定性和可靠性應用領域：2 φOTDR系統2 ?C-OTDR 系統2 ?DVS/DAS系統2 Non-linear...
產品詳細介紹
1.產品描述
分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。
2 高集成度直接實現光電轉換
2 模塊化設計滿足不同方案需求
2 體積小，功耗低
2 低成本
2 高穩定性和可靠性
應用領域：
2 φOTDR系統
2 C-OTDR 系統
2 DVS/DAS系統
2 Non-linear optics
產品參數（可定制）：
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 型號 | LH-DA/VS-S-02-FC/APC-0.5mLH-DA/VS-S-01-FC/APC-0.5m | |||
| 傳感距離 | 10 | 15 | km | |
| 通道數 | 1 | 2 | 2 | |
| 脈沖寬度 | 10 | 100 | 400 | ns |
| 脈沖上升/下降沿寬度 | 3 | ns | ||
| 脈沖頻率 | 2 | 50 | KHz | |
| 消光比 | 40 | 50 | dB | |
| 中心波長 | 1550.12 | nm | ||
| 線寬 | 1.5 | 3 | KHz | |
| 輸出光信號脈沖功率 | 23 | 30 | dBm | |
| 輸出信號增益 | 60 | 100 | KV /A | |
| 通訊方式 | RS232 | |||
| 預熱時間 | <5 | Min | ||
| 電源電壓 | 5V | V | ||
| 功耗 | 10 | 15 | W | |
| 工作溫度范圍 | -15 | 25 | 55 | ℃ |
備注：50ohm負載幅值減半

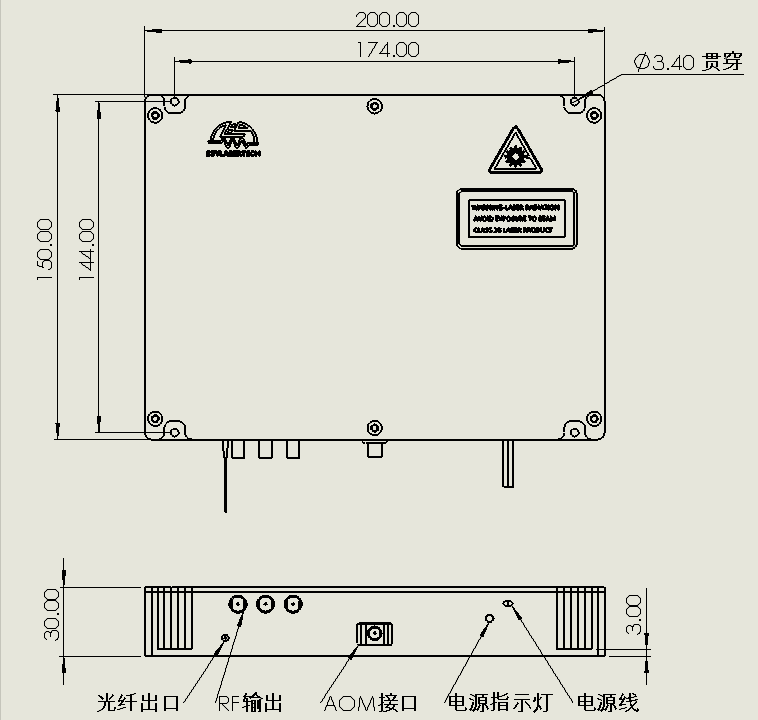

結構尺寸及接口定義

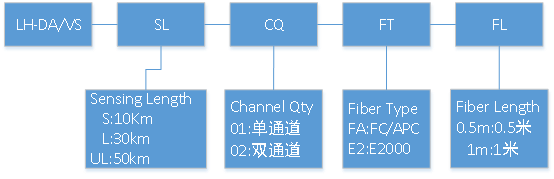

訂購信息：
