30kmDVS高度集成光電模塊
集成模塊
1.產品描述分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。2.產品特點 高集成度直接實現光電轉換 模塊化設計滿足不同方案需求 體積小，功耗低 超高消光比 高穩定性和可靠性3.應用領域φOTDR系統 C-OTDR 系統 DVS/DAS系統 Non-linear...
產品詳細介紹
1.產品描述
分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。
2.產品特點
- 高集成度直接實現光電轉換
- 模塊化設計滿足不同方案需求
- 體積小，功耗低
- 超高消光比
- 高穩定性和可靠性
3.應用領域
- φOTDR系統
- C-OTDR 系統
- DVS/DAS系統
- Non-linear optics
4.產品參數（可定制）
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 型號 | LH-DVS-L-02-F/A-0.5m | |||
| 傳感距離 | 30 | km | ||
| 通道數 | 1 | 2 | 2 | |
| 脈沖寬度 | 20 | 100 | 400 | ns |
| 脈沖上升/下降沿寬度 | 8 | 10 | ns | |
| 脈沖頻率 | 2 | 50 | KHz | |
| 消光比 | 58 | dB | ||
| 頻移量 | 200 | MHz | ||
| 中心波長 | 1550.12 | nm | ||
| 線寬 | 1.5 | 3 | KHz | |
| 輸出光信號峰值功率 | 23 | 30 | dBm | |
| 探測器增益 | 120 | k | ||
| 通訊方式 | RS232 | |||
| 預熱時間 | <5 | Min | ||
| 電源電壓 | 12V | V | ||
| 功耗 | 15 | 25 | W | |
| 工作溫度范圍 | -15 | 25 | 55 | ℃ |
備注：50ohm負載幅值減半

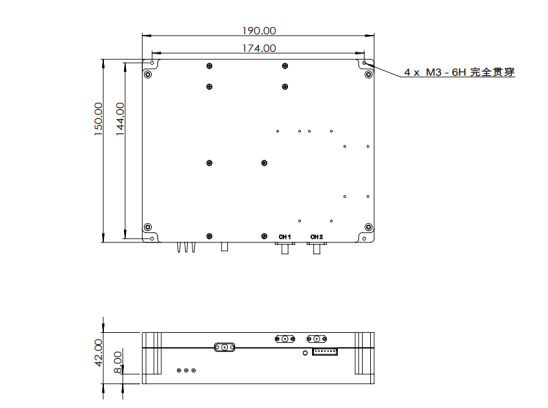

5.結構尺寸及接口定義

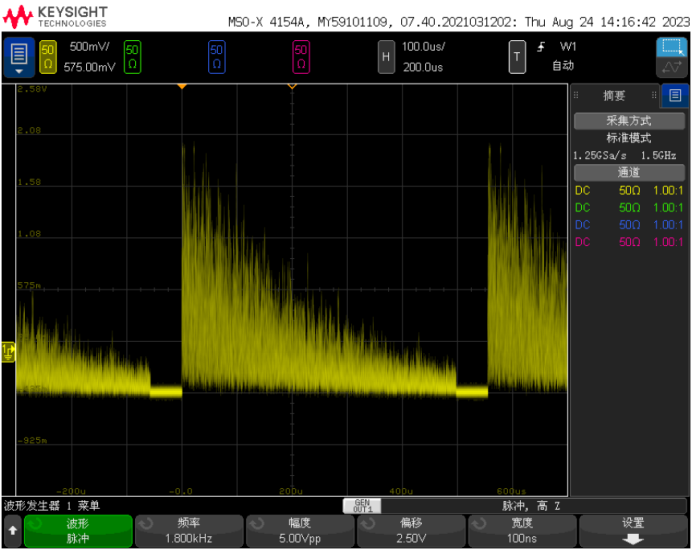

6.信號效果圖
訂購信息和定制解決方案，請聯系我們:xingshuying@btylaser.com
