DAS集成光電模塊
集成模塊
1.產品描述分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。2.產品特點高集成度直接實現光電轉換模塊化設計滿足不同方案需求體積小，功耗低超高消光比高穩定性和可靠性3.應用領域φOTDR系統C-OTDR 系統DVS/DAS系統Non-linear...
產品詳細介紹
1.產品描述
分布式光電模塊依托公司自有技術的超窄線寬光源、實現了光信號的脈沖調制，傳感原始光信號的放大，光電轉換高信噪比輸出，該模塊專門為分布式光纖振動/聲波傳感、周界安防設備商提供優質配套的產品及解決方案。
2.產品特點
- 高集成度直接實現光電轉換
- 模塊化設計滿足不同方案需求
- 體積小，功耗低
- 超高消光比
- 高穩定性和可靠性
3.應用領域
- φOTDR系統
- C-OTDR 系統
- DVS/DAS系統
- Non-linear optics
4.產品參數（可定制）
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 型號 | DAS-UL-02-F/A-0.5m | |||
| 傳感距離 | 30 | km | ||
| 通道數 | 1 | 2 | 2 | |
| 脈沖寬度 | 50 | 100 | 400 | ns |
| 脈沖上升/下降沿寬度 | 25 | ns | ||
| 脈沖頻率 | 2 | 50 | KHz | |
| 消光比 | 58 | dB | ||
| 頻移量 | 80 | MHz | ||
| 中心波長 | 1550.12 | nm | ||
| 輸出光信號峰值功率 | 23 | 30 | dBm | |
| 平衡探測器帶寬 | 80 | MHz | ||
| 平衡探測器增益 | 60 | K | ||
| 通訊方式 | RS232 | |||
| 預熱時間 | <5 | Min | ||
| 電源電壓 | 12V | V | ||
| 功耗 | 15 | 25 | W | |
| 工作溫度范圍 | -15 | 25 | 55 | ℃ |
備注：50ohm負載幅值減半

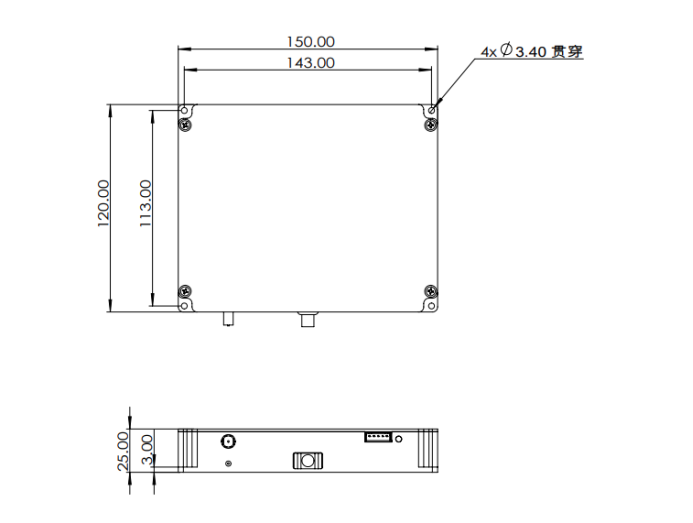

5.結構尺寸及接口定義

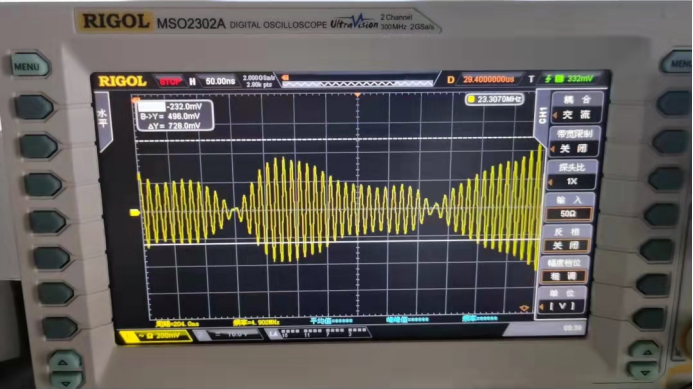

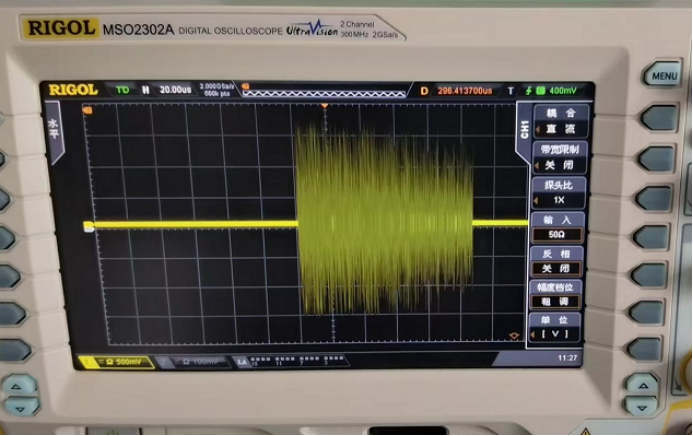

6.信號效果圖
訂購信息和定制解決方案，請聯系我們:xingshuying@btylaser.com
